Rueil Saint-Saëns — création de balcons

01Contexte

Création de balcons métalliques sur des immeubles de logements existants en R+10, dans le cadre d'une consultation d'entreprise. Le point dur : la file de façade existante n'est pas porteuse — elle n'a jamais été dimensionnée pour reprendre des charges permanentes ou d'exploitation supplémentaires — et le contreventement du bâtiment repose sur des refends en parpaings creux qu'il ne faut surtout pas décharger.

J'ai conçu l'ensemble du système : une contre-structure métallique indépendante qui reprend les charges des balcons sans solliciter la façade, fondée sur micropieux et longrines implantés à distance des semelles existantes pour éviter toute interaction. La justification du choix structurel s'appuie sur une analyse du fonctionnement d'origine du bâtiment — sens de portée des planchers, rôle stabilisateur des charges permanentes sur les refends.

02Approche de conception

Une conception complète, justifiée et optimisée :

• Contre-structure métallique autonome : deux types de balcons (sur poteaux et micropieux, et en « casquette » fixés à la façade), chacun modélisé sous Robot.
• Vérification du comportement au vent, y compris le cas de vent ascendant dimensionnant pour les chevilles de fixation en façade, et des charges ramenées sur le bâtiment existant.

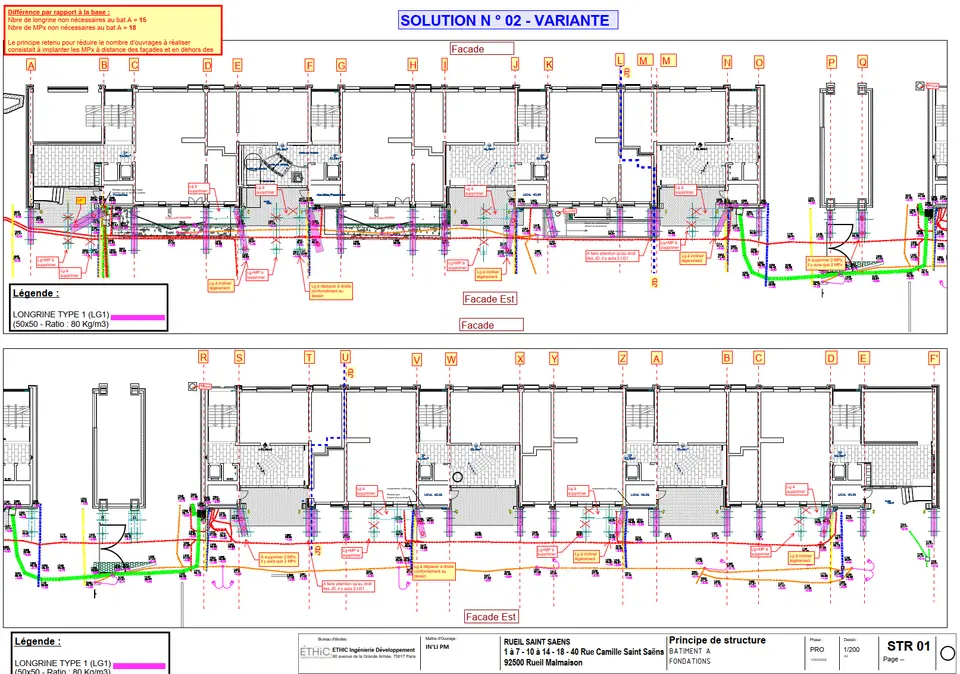

• Fondations sur micropieux et longrines implantées à distance des semelles existantes — variante de fondations étudiée et optimisation des profilés métalliques chiffrée pour l'offre.

03Mission — Avant-projet entreprise

Avant-projet complet du système de balcons pour la consultation :

• Conception et prédimensionnement du système complet : superstructure métallique, fixations en façade, fondations profondes.
• Justification du choix structurel à partir de l'analyse du fonctionnement du bâtiment existant.

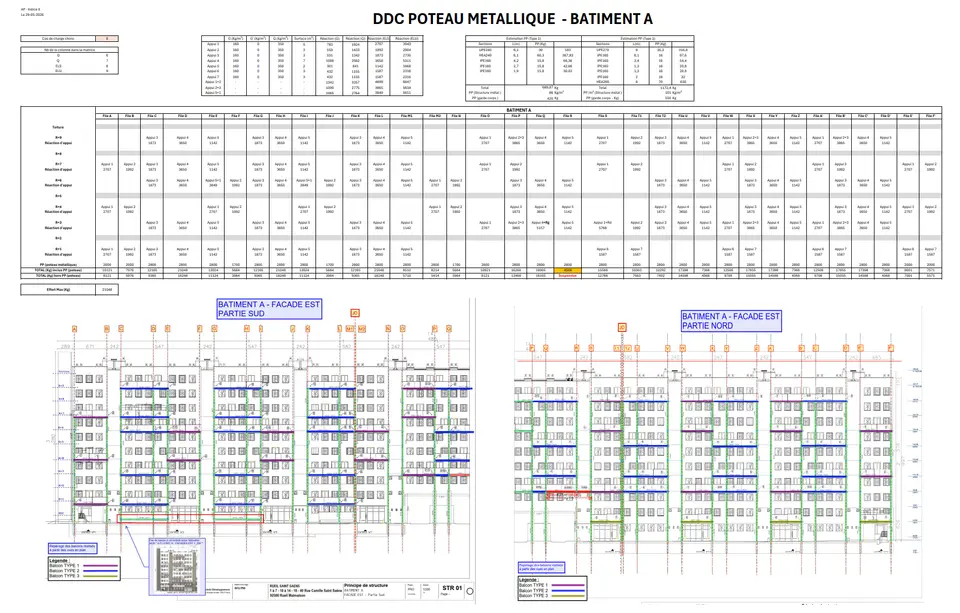

• Modèles de calcul Robot des deux types de balcons, descentes de charges statiques en pieds de poteaux.
• Note de calcul charpente complète, plans de structures base et variante, plans avec optimisation des profilés.

04Modèle de calcul

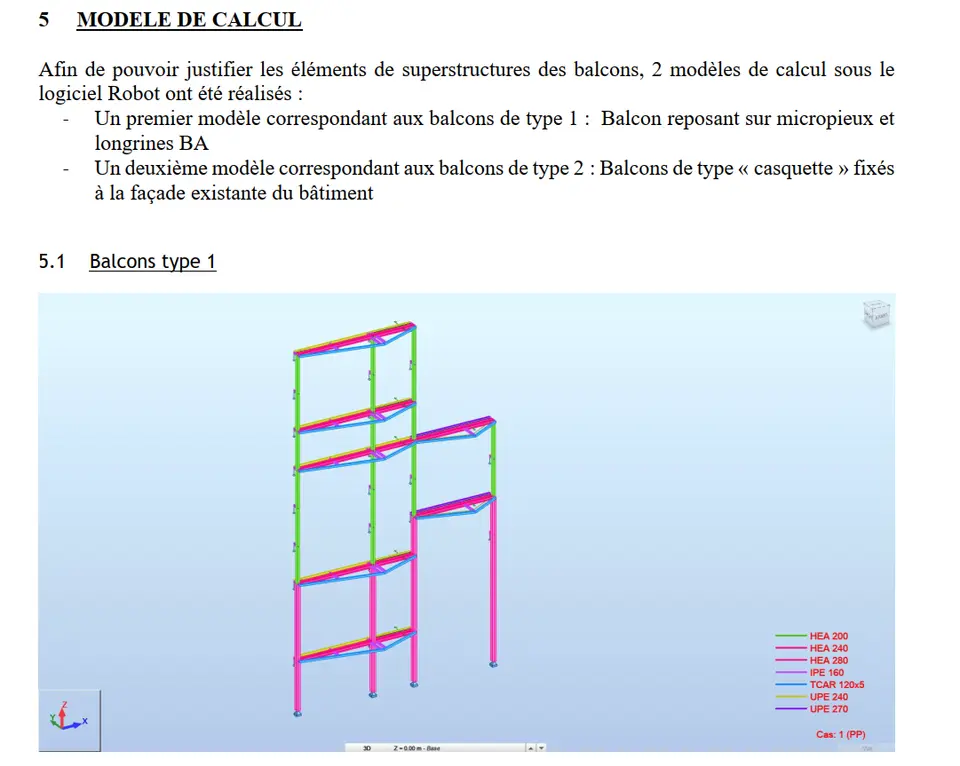

Les balcons modélisés sous Robot Structural Analysis pour justifier superstructure, déplacements et fixations.

05Plans et vues techniques

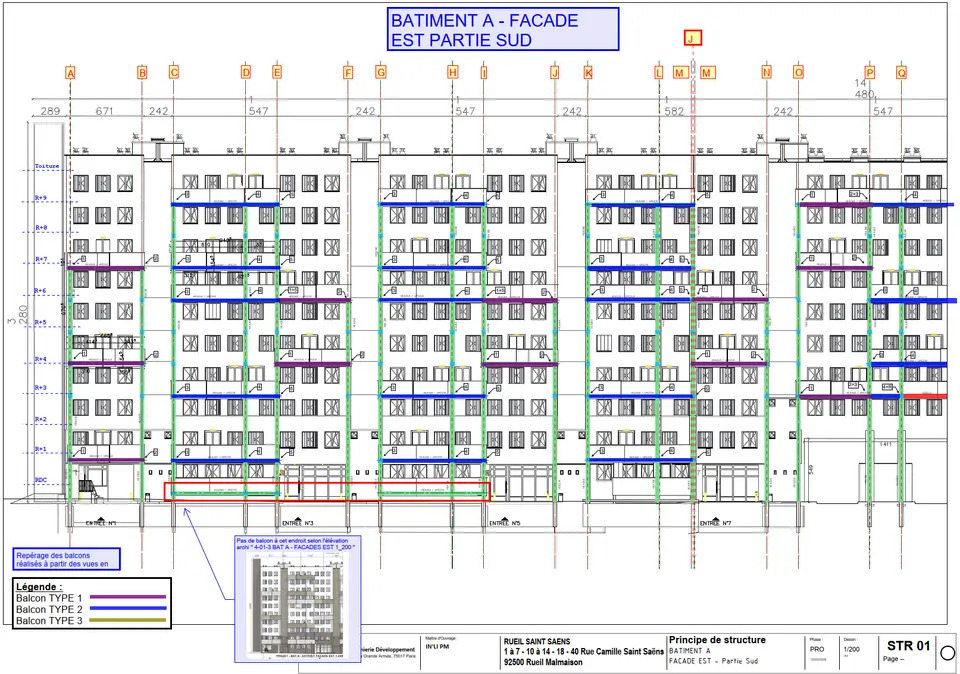

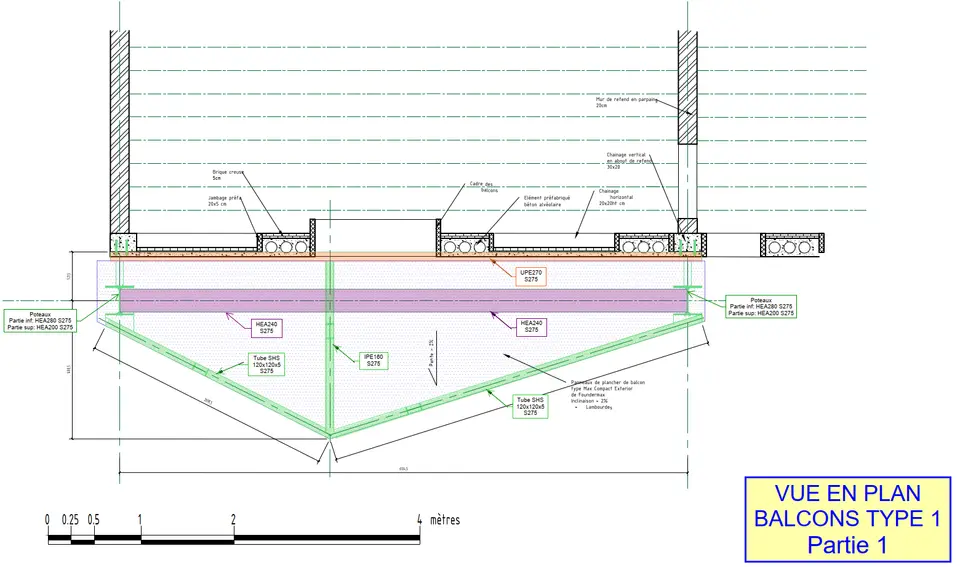

Extraits du rendu d'avant-projet : principes de structure et fondations.
