Pantin — charpente bois
Remontée d’entrait, renfort de ferme et ouverture dans mur porteur
Pantin (93) · 2026
01Renforcement d'une ferme et ouverture dans mur porteur — Études d'exécution
Client : Phidias Concept | Pantin (93) | Phase : EXE | 2026
02Contexte
Dans des combles aménagés, l'architecte veut libérer le volume : l'entrait bas de la ferme en bois traverse la pièce et doit être remonté. Une intervention qui touche directement à l'équilibre de la charpente — l'entrait est la pièce qui empêche la ferme de s'ouvrir sous la poussée des arbalétriers.
La mission couvre deux sujets sur la même opération : la modification du portique de charpente avec remontée de l'entrait, et la création d'une ouverture dans un petit mur porteur, traitées dans une même note de calcul d'exécution.
03Défi technique
Modifier une ferme ancienne sans jamais la laisser sans reprise :
- Justification complète des éléments bois existants (membrures, jambages) sous charges permanentes, neige et vent, pour valider ce que la ferme peut réellement accepter.

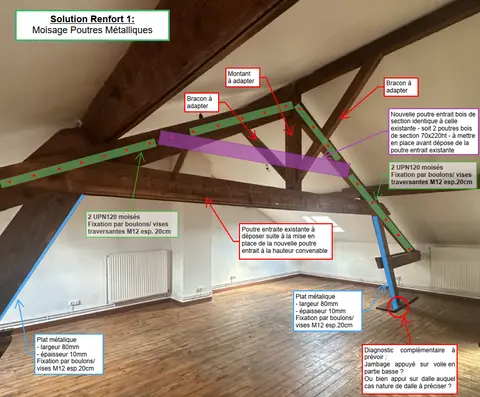

- Nouvel entrait posé à la hauteur convenable avant dépose de l'existant, avec renforcement de la ferme par moisage — deux solutions dimensionnées au choix de l'entreprise : profilés métalliques UPN moisés ou madriers bois moisés, fixés par boulons traversants.

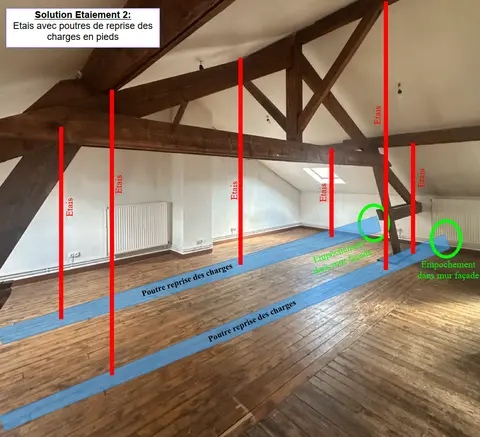

- Phase provisoire cadrée : deux solutions d'étaiement proposées (plaques de répartition ou poutres de reprise des charges en pieds d'étais), et points de diagnostic complémentaire signalés avant travaux.
04Mission — Études d'exécution
Note de calcul EXE couvrant les deux sujets :
- Relevés de structure sur site et modèle de calcul de la ferme existante.
- Calcul bois complet de justification des éléments existants et dimensionnement des renforts (variantes métal et bois).
- Dimensionnement de la reprise pour l'ouverture dans le mur porteur.
- Solutions d'étaiement et prescriptions de mise en œuvre directement exploitables sur chantier.
05Situation et état existant
La ferme en bois existante, avec son entrait bas traversant le volume des combles.
06Solutions proposées
Les solutions de renfort et d'étaiement, présentées à l'entreprise directement sur les photos du site.
