Mission REHALIB Études d’exécution

JT 2020 — CCI Paris Île-de-France

Restructuration et extension — poutres de reprise hors normes

Paris 10ᵉ · 2023

Vue d'ensemble du chantier : les planchers conservés reposent sur les files de profilés métalliques provisoires, au-dessus de la fouille.

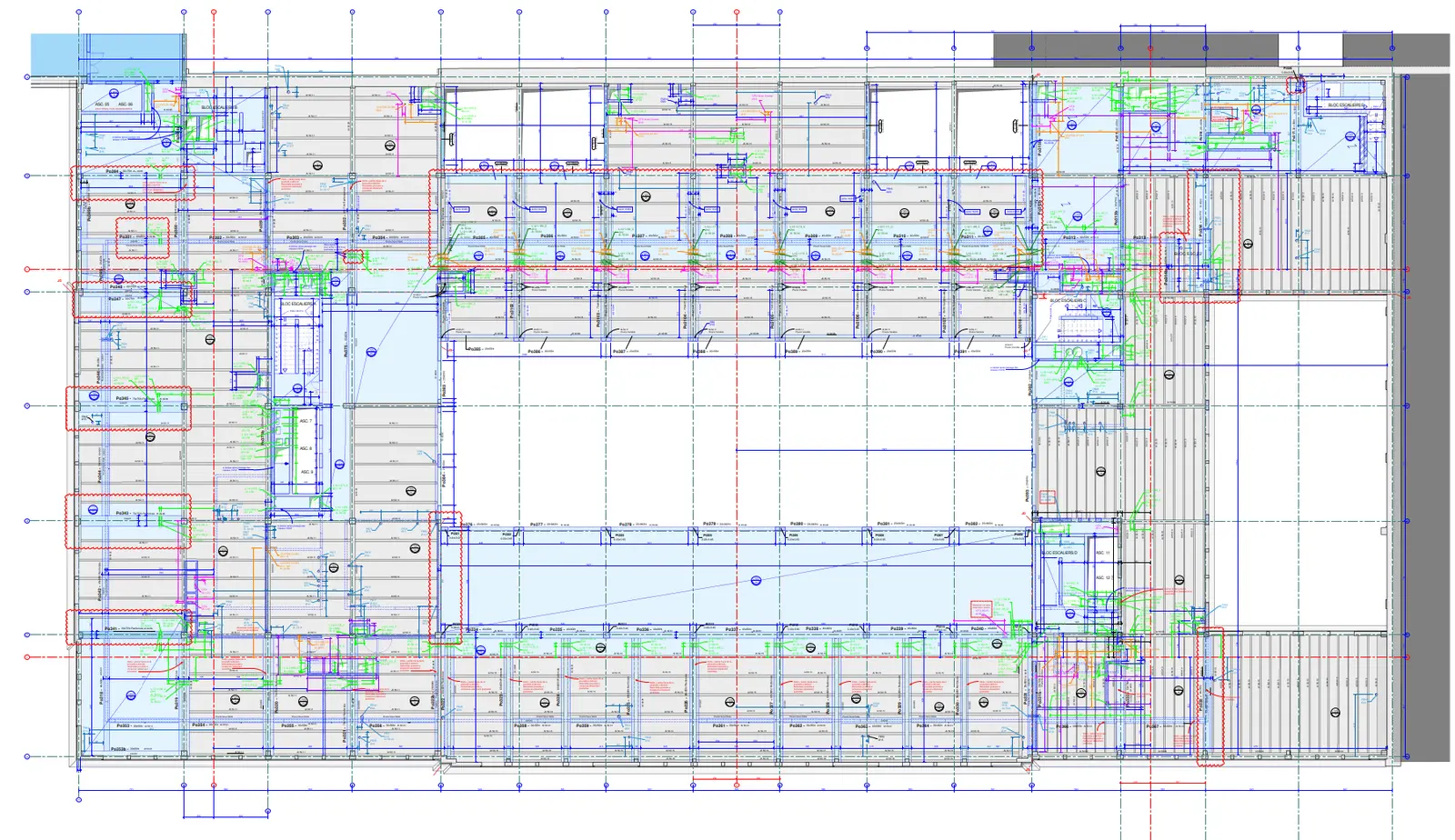

Plan de coffrage du plancher haut R+3 : l'étage de reprise, avec l'ensemble des poutres renforcées et les zones d'intervention.

Le projetLa structure

Vue d'ensemble du chantier : les planchers conservés reposent sur les files de profilés métalliques provisoires, au-dessus de la fouille.

01Restructuration, réhabilitation et extension d'un ensemble immobilier — Études d'exécution

Client : Colas IDF | MOA : CCI Paris Île-de-France | rue Jouhaux / rue Toudic, Paris 10ᵉ | Phase : EXE | 2023

02Contexte

Restructuration lourde d'un ensemble immobilier parisien de la CCI Paris Île-de-France : une partie de la structure existante est conservée, le reste est démoli et reconstruit avec une extension. Pendant les travaux, les planchers conservés reposent sur des étaiements métalliques provisoires au-dessus des fouilles ouvertes en pied de bâtiment.

La particularité du projet se situe au dernier niveau : un étage de reprise est créé au-dessus du R+3, avec une trame porteuse complètement décalée par rapport à la structure en place. Les charges du niveau ajouté n'aboutissent pas sur les porteurs existants : c'est l'ensemble des poutres du plancher haut du R+3 qui doit les reprendre et les redistribuer.

À cette difficulté s'ajoute la synthèse : les réseaux imposent des réservations importantes dans ces mêmes poutres de reprise, des éléments retroussés à hauteur variable déjà fortement sollicités. Chaque ouverture demande une justification spécifique.

03Défi technique

Justifier et ferrailler des poutres de reprise hors normes, à la croisée de trois contraintes :

Poutres retroussées à hauteur variable au plancher haut du R+3, reprenant un étage entier en décalé — justifications complexes : doubles consoles au droit des appuis, aciers de couture d'âme et de talon, maîtrise des flèches.
Réservations de grande dimension imposées par la synthèse dans ces poutres de reprise, nécessitant des justifications locales au cas par cas.
Ancrage dans l'existant : scellements traversants, conservation des aciers des dalles existantes, interfaces de reprise entre béton neuf et ancien.

04Mission — Études d'exécution

Mission EXE complète sur le renforcement des poutres, du calcul jusqu'aux plans bons pour exécution :

Notes de calcul de justification des poutres de reprise retroussées du plancher haut R+3.
Plans d'exécution et plans d'armatures complets des poutres du PH R+3 (zones C et D) — élévations, coupes et nomenclatures aciers folio par folio.
Calcul et renforcement des poutres d'autres niveaux, notamment en infrastructure (zones A et B), avec plans de ferraillage associés.
Intégration des contraintes de synthèse et des interfaces avec l'existant dans chaque justification et chaque carnet de ferraillage.

05Situation et état existant

Le bâtiment en cours de restructuration : planchers conservés portés par les étaiements provisoires, démolitions partielles et fouilles ouvertes sous l'emprise de l'existant.

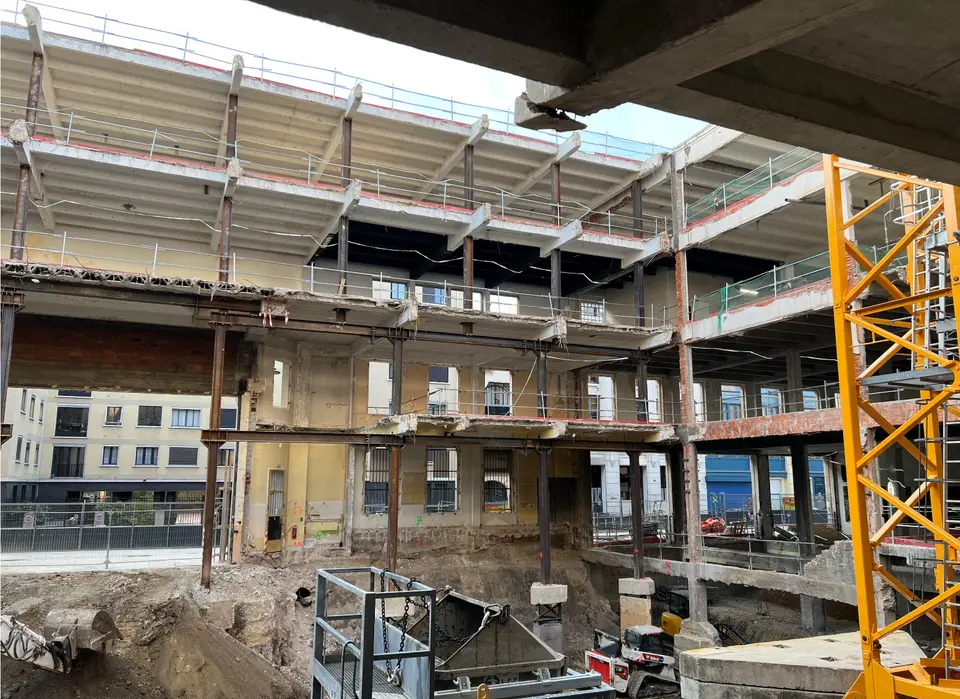

Façades intérieures conservées et niveaux repris en sous-œuvre pendant le terrassement.

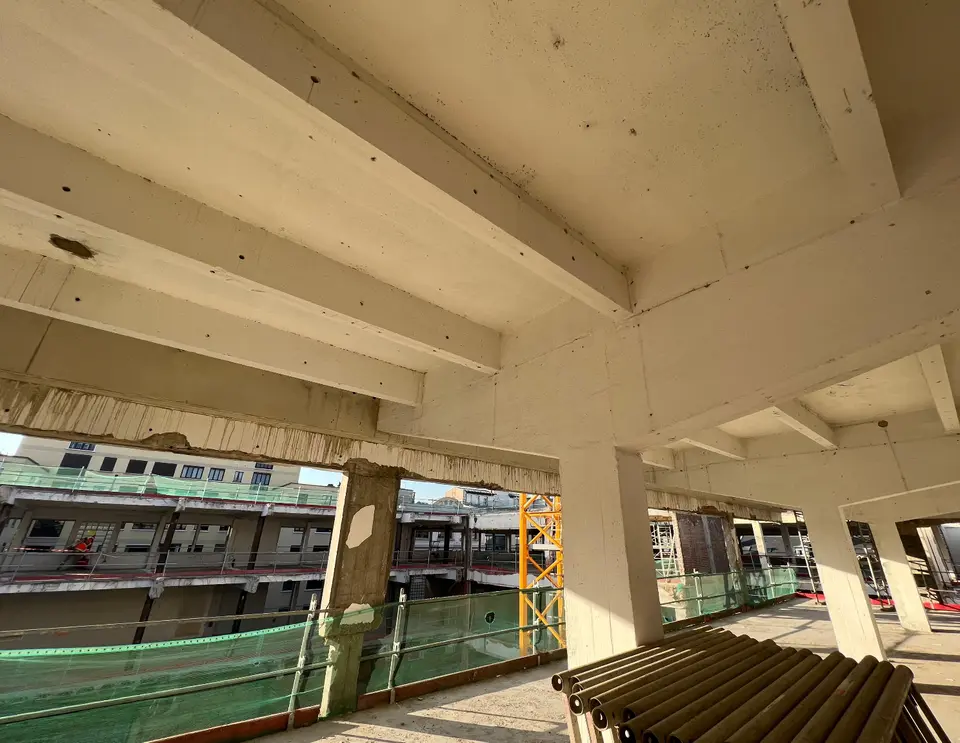

Structure béton armé conservée : poutraison existante des planchers à renforcer.

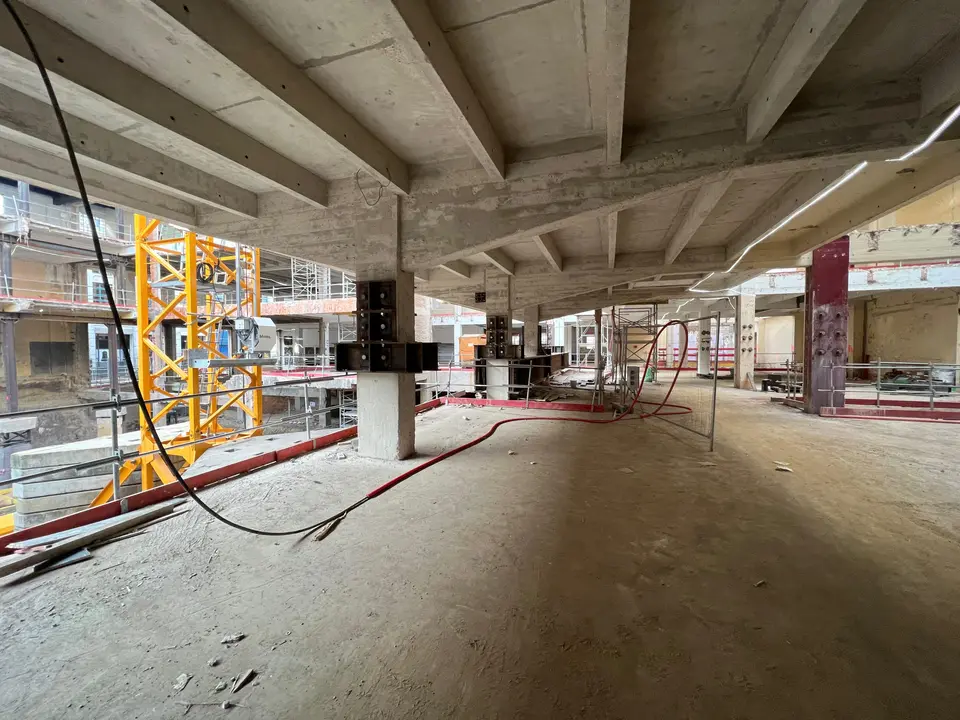

Dispositifs de reprise métalliques en tête de poteaux existants pendant la phase provisoire.

06Plans et vues techniques

Extraits des livrables EXE : plans de coffrage du niveau de reprise et carnets d'armatures des poutres renforcées.

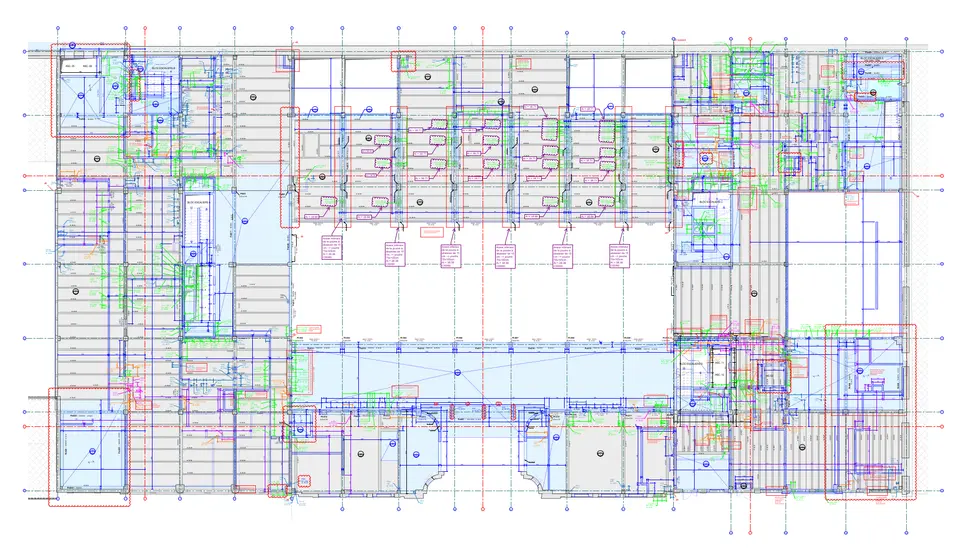

Plan de coffrage du RDC : repérage des poutres traitées et des abaissements d'arases au droit des reprises.

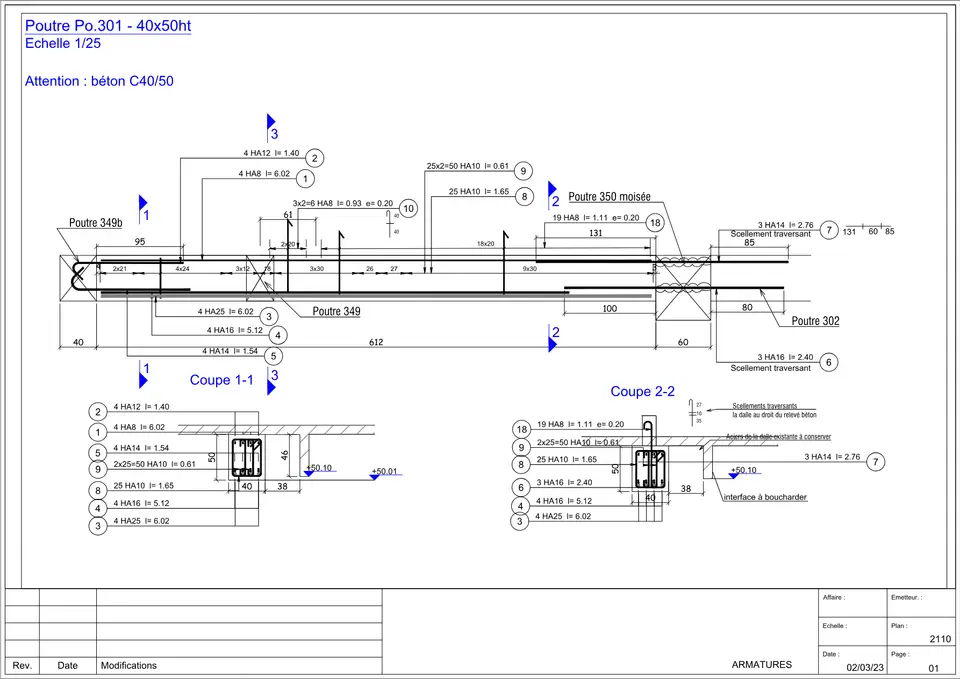

Extrait du carnet d'armatures des poutres du PH R+3 : élévation et coupes d'une poutre renforcée, avec scellements traversants et conservation des aciers de la dalle existante.
