Tour Crystal

01Contexte

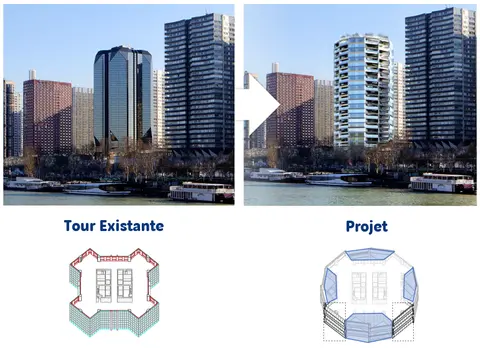

Avant-projet de consultation pour Vinci Construction sur la restructuration de la tour Crystal. Deux sujets structurels majeurs s'y croisent : en superstructure, des trumeaux béton supprimés et remplacés par des trumeaux métalliques — avec la différence de rigidité entre les deux matériaux à gérer pour ne pas dérégler le cheminement des charges — et en infrastructure, le radier existant à requalifier sous le nouvel état.

Comme sur la tour Adria, l'analyse du radier aux éléments finis est le levier d'optimisation : elle permet de remplacer des renforts forfaitaires par des renforts types calibrés, implantés uniquement là où le calcul le justifie.

02Défi technique

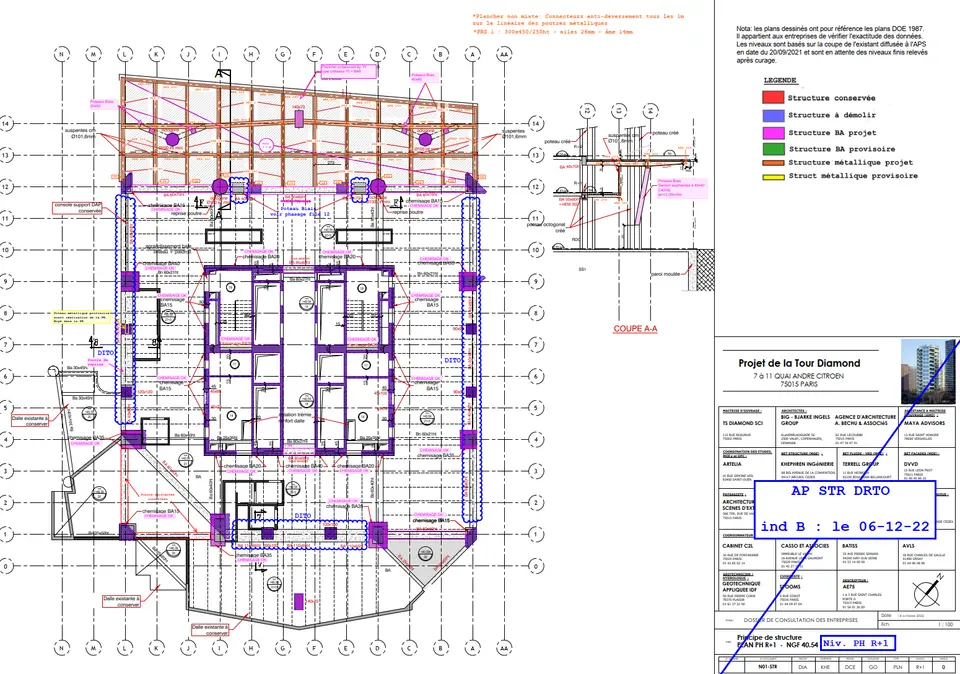

• Substitution de trumeaux béton par des trumeaux métalliques : gestion des rapports de rigidité pour maîtriser la redistribution des charges et les déplacements différentiels.

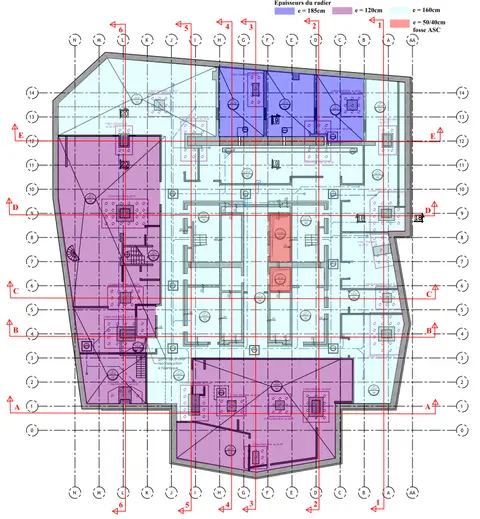

• Analyse du radier existant aux éléments finis sous les descentes de charges du projet.

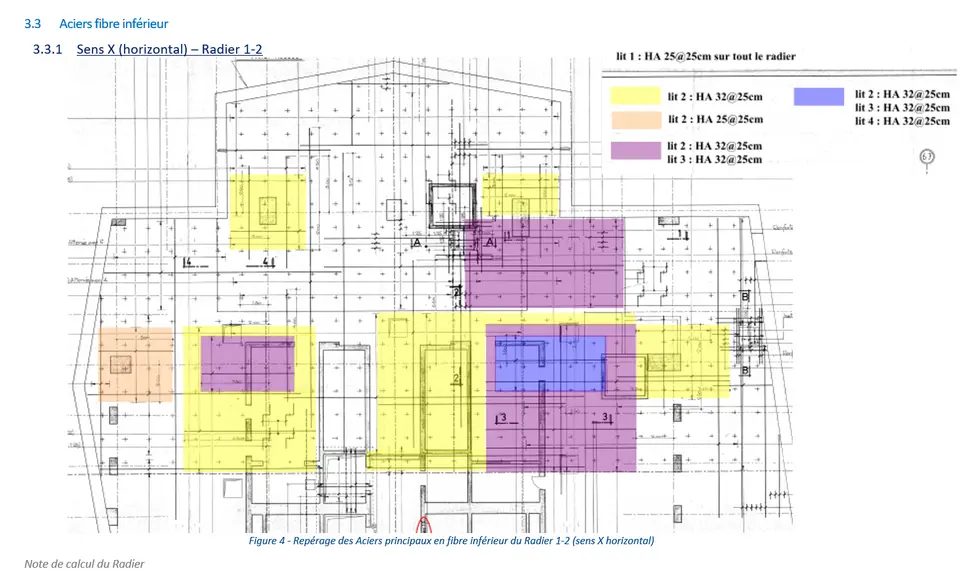

• Optimisation des renforts du radier et définition de renforts types, directement chiffrables par l'entreprise.

03Mission — Avant-projet entreprise

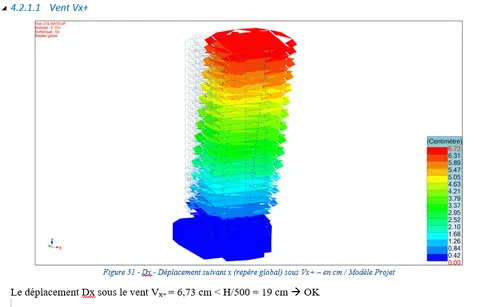

• Modélisation de la structure et analyses de rigidité métal/béton en superstructure.

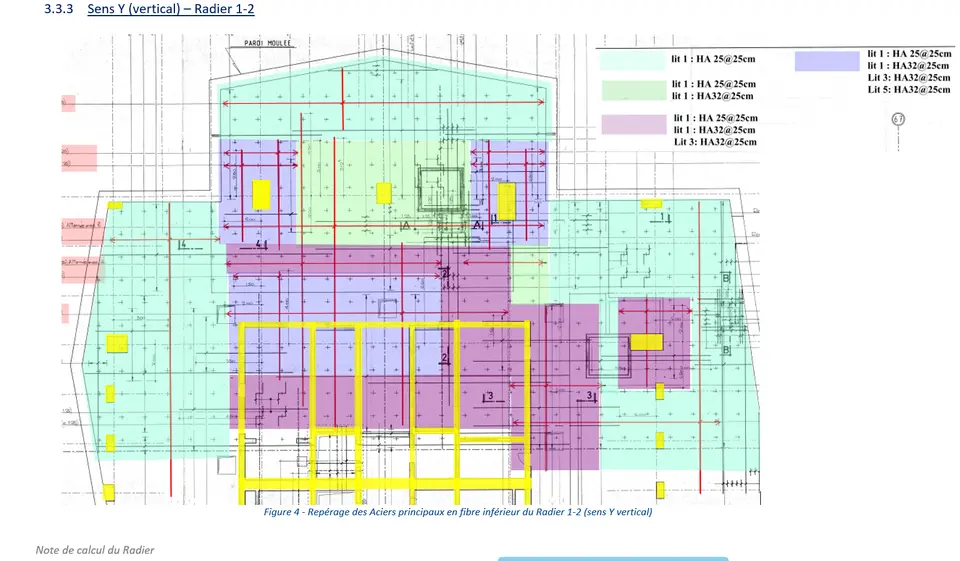

• Analyse éléments finis du radier existant et optimisation des renforts.
• Proposition de renforts types pour la consultation.

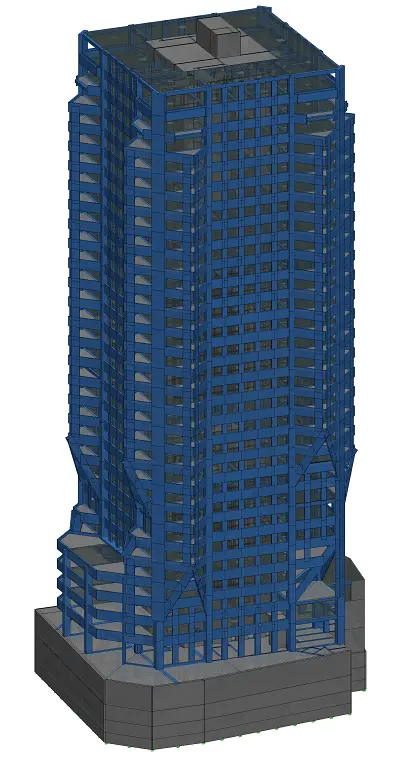

Figure 7 - Vue 3D modèle global – Existant

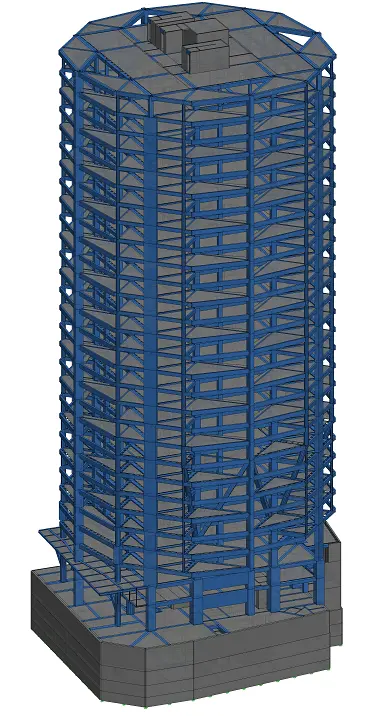

Figure 1 - Vue générale du modèle Projet

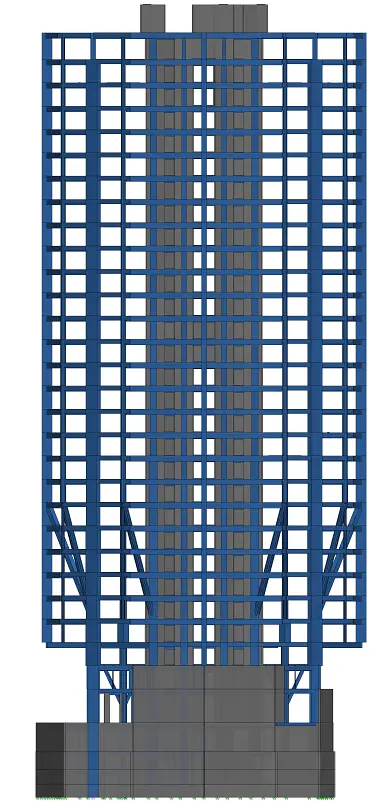

Figure 2 - Elévation du modèle Projet
